Абразивно-отрезные станки СОМ-400

Абразивно-отрезные станки (станок-маятниковый)  используется для резки металлопроката, армирующего профиля, труб и широкого спектра других материалов, обладающих аналогичными физическими свойствами. Резка осуществляется при помощи абразивных кругов, изготовленных по ГОСТ 21963-82.Абразивных круг в зависимости от модели используются диаметром до 400м. Абразивно-отрезной станок требуется для резки металлопроката. Возможный угол поворота от 0 до 45 градусов. В случае, если необходима резка под углом, применяются специальные тиски, которые фиксируют металл и обеспечивают ровную резку.

Технические характеристики

Модель

СОМ-400Б

СОМ-400В

СОМ-400Г

СОМ-400Е

Размер разрезаемого материала, мм

- металлопрокат

- труба

- труба профильная

- уголок

- швеллер





ф 60

ф 120

120х120

110х110

140





ф 40

ф 100

90х90

75х75

100





ф 40

ф 100

90х90

75х75

100





ф 60

ф 120

120х120

110х110

140

Отрезной круг, мм

400

300-400

300-400

400

Посадочное гнездо, мм

32

32

32

32

Частота вращения шпинделя, об/мин

3500

3500

3500

3500

Электродвигатель:

- ном. мощность, кВт

- частота вращения ротора, об/мин

- напряжение, В

- частота, Гц



4,0

2 860

380

50



2,2

2 860

380

50



2,2

2 860

380

50



5,5

2 860

380

50

Угол поворота трубоприжима, град.

0-45

0-45

0-45

0-45

Масса, не более кг

113

65

65

120

Следует отдельно упомянуть отрезной станок СОМ-400А. Как и остальные машины данного модельного ряда, он предназначен для резки армирующего профиля, но при замене абразивного круга пильным диском может также использоваться и для работы с алюминиевым и ПВХ профилем. Конструкцией станка предусмотрен ход опорной направляющей на 45о вправо и влево.

Технические характеристики

Модель

СОМ-400А

Размер разрезаемого материла (ШхВ), мм

- труба профильная квадратная

- труба профильная прямоугольная



60х60

130х30

Инструмент (в комплекте), мм

- пильный диск

- наждачный круг



400х32

200х76х20

Частота вращения шпинделя, об/мин

3000

Электродвигатель:

- ном.мощность, кВт

- частота вращения ротора, об/мин

- напряжение, В

- частота, Гц



2,2

2 870

380

50

Угол поворота опорной направляющей, град

0х45

Габариты (ДхШхВ), мм

630х949х1300

Масса, кг (не более)

120

Фото

  • Станок абразивно-отрезной станок СОМ-400А
  • Станок абразивно-отрезной СОМ-400Б
  • Станок абразивно-отрезной СОМ-400Д

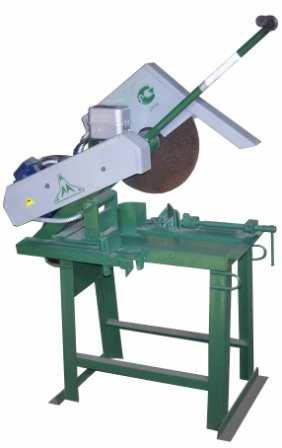

  • Станок абразивно-отрезной СОМ-400Е

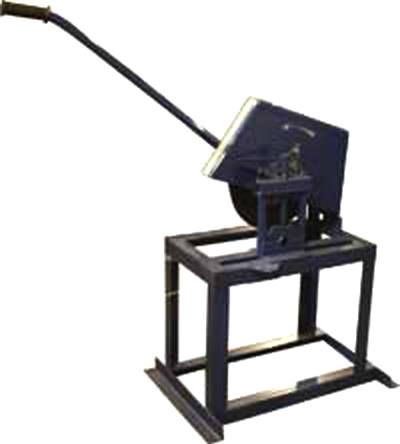

  • Станок абразивно-отрезной СОМ-400В

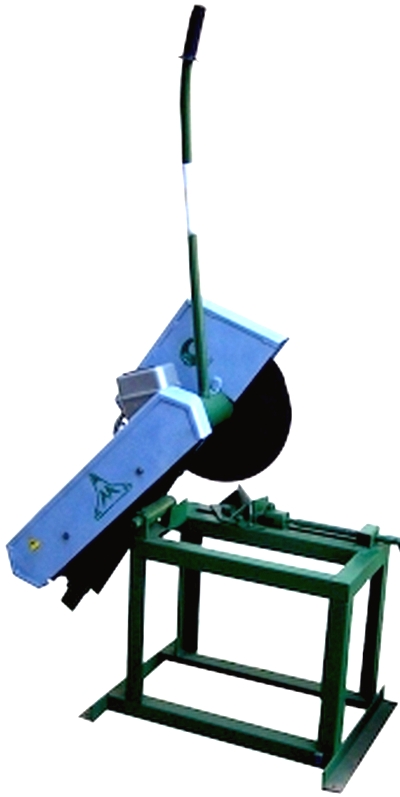

  • Станок абразивно-отрезной СОМ-400Г
