Упаковочная машина ТМ-1ПНМ3

Упаковочная машина ТМ-1ПНМ3 используется для упаковки  крупногабаритного товара, но который имеет размер не более 2150х760х700 в полиэтиленовую пленку. Тип данной термоупаковочной машины пневмонож.

Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочная машине ТМ-1ПНМ3 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-1ПНМ3 используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина обязательно должна быть заземлена.

Основные элементы  машины:

- ТМ-1ПН М3 термотоннель
- ТМ-1ПН М3 подающий роганг
- ТМ-1ПН М3 промежуточный роганг
- ТМ-1ПН М3 приемный роганг
- ТМ-1ПН М3 пневмонож

Общие характеристики ТМ-1ПН М3

Производительность линии ,уп/час, до

250

Размеры машины в сборе (дхшхв), без учета пленки,мм

12000х2000х2500

Вес аппарата,кг

1250

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-1ПН М3

Исполнение

модуль

Габаритные размеры в рабочем положении (дхш хв),мм

2950 х 1400 х 2250

Вес устройства,кг

350

Максимальная потребляемая мощность,Квт

36,4

Напряжение питания,В/Гц

380/50

Диапазон регулировки температуры в камере,ºС

180-220

Характеристика ТЭНов,шт х кВт

18 х 2

Количество зон обдува , шт

3

Размеры конвейера (длина х ширина), (мм)

2950 х 1150

Скорость движения конвейера (м/мин)

1-8

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2),до

90

Длина камеры (мм)

2400

Габариты проходного окна камеры (ширина х высота), (мм)

1200 х 900

Максимальные габариты условной упаковки (мм)

2150 х 760 х 700

Характеристики термоножа ТМ-1ПН М3

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

3000 х 1650 х 1000

Вес устройства (кг) нетто

300

Длина подающего стола (мм)

3000

Ширина подающего стола (мм)

1500

Длина рабочей части термоножа (мм)

1800

Максимальная ширина пленки (мм)

1700

Давление воздуха в магистрали, Мпа (кг/см2)

4-6

Тип сварки

постоянный

Количество нагревательных элементов (обрезка, сварка пленки)

3

Потребляемая мощность в момент включения (кВт)

0,8

Характеристики подающего рольганга

Исполнение

модуль

Размеры подающего рольганга (длина х ширина х высота), (мм)

2500 х 1700 х 950

Характеристики промежуточного рольганга

Исполнение

модуль

Размеры промежуточного рольганга (длина х ширина х высота), (мм)

2500 х 1700 х 950

Характеристики приемного рольганга

Исполнение

модуль

Размеры приемного рольганга (длина х ширина х высота), (мм)

2500 х 1700 х 950

Количество вентиляторов для охлаждения продукции, шт.

2

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно






Фото

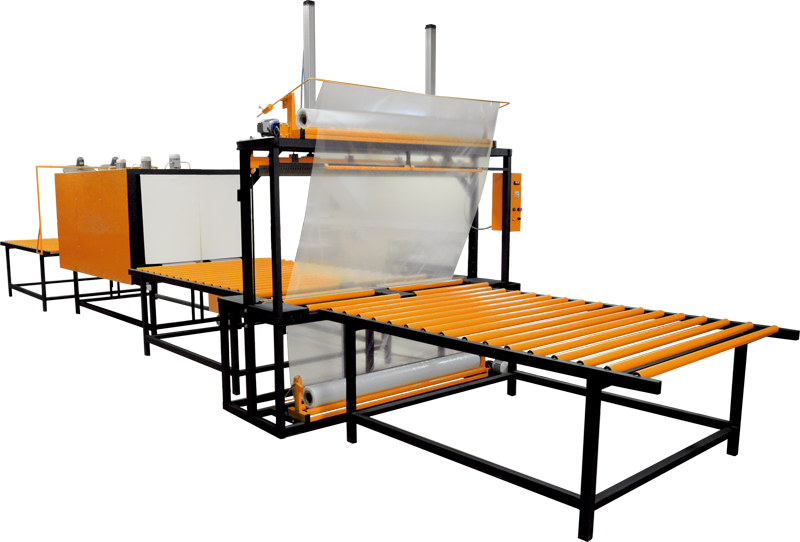

  • Термоупаковочная машина ТМ-1ПН М3
