Упаковочная машина ТМ-1А

Упаковочная машина ТМ-1А используется  для групповой  автоматической упаковки в полиэтиленовую пленку пищевой, косметической или другой продукции, которая находится в какой-либо таре. Тара может быть стеклянная, металлическая, пластиковая или бумажная. Автоматическая упаковка значительно упрощает работу оператора.

 Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-1Априменяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-1А используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина  обязательно должна быть заземлена.

Состав термоупаковочной машины:

- ТМ-1А термонож автоматический с группиратором (подающий к группиратору накопительный транспортер, пневмотолкатели)
- ТМ-1А термокамера
- ТМ-1А приемный рольганг

Общие характеристики ТМ-1 А

Производительность линии (уп/час), до

600

Размеры машины в сборе (дх шх в), без учета пленки (мм)

4980 х 2800 х 2000

Вес аппарата (кг)

600

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-1 А

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

2520 х 980 х 1730

Вес устройства (кг) нетто

200

Максимальная потребляемая мощность (Квт)

24,4

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

12 х 2

Размеры конвейера (длина х ширина), (мм)

2500 х 540

Скорость движения конвейера (м/мин)

4

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

600 х 400

Максимальные габариты условной упаковки (мм)

350 х 450 х 360

Характеристики термоножа ТМ-1 А

Исполнение

модуль

Габаритные размеры (д х шх в) без пленки (мм)

2820 х 1540 х 2000

Вес устройства (кг) нетто

350

Длина подающего стола (мм)

550

Ширина подающего стола (мм)

860

Длина рабочей части термоножа (мм)

610

Максимальная ширина пленки (мм)

550

Давление воздуха в магистрали, Мпа (кг/см2)

0,4-0,6 (4-6)

Тип сварки

постоянный

Количество нагревательных элементов (обрезка, сварка пленки)

1

Потребляемая мощность в момент включения (кВт)

постоянный нагрев

Характеристики приемного рольганга

Размеры приемного рольганга (д х ш х в), (мм)

1180 х 665 х 930

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно






Фото

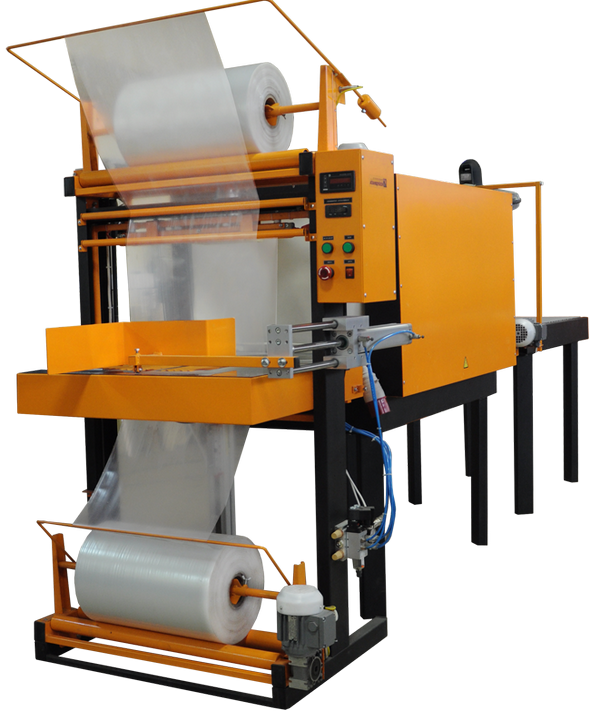

  • Упаковочная машина  ТМ-1А
