Упаковочная машина ТМ-1ПН



Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-1ПН применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-1ПН используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина ТМ-1ПН обязательно должна быть заземлена.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики ТМ-1ПН

Производительность линии (уп/час), до

250

Размеры машины в сборе (д х ш х в), без учета пленки (мм)

3010 х 1070 х 1750

Вес машины (кг)

250

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-1ПН

Исполнение

модуль

Габаритные размеры в рабочем положении (д х ш х в), (мм)

2210 х 870 х 1730

Вес устройства (кг)

150

Максимальная потребляемая мощность (Квт)

12,2

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

6 х 2

Количество зон обдува , шт

1

Размеры конвейера (длина х ширина), (мм)

1800 х 540

Скорость движения конвейера (м/мин)

4

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

600 х 400

Максимальные габариты условной упаковки (мм)

350 х 450 х 360

Характеристики термоножа ТМ-1ПН

Исполнение

модуль

Габаритные размеры (дх ш х в) без пленки (мм)

770 х 850 х 1660

Вес устройства (кг)

100

Длина подающего стола (мм)

770

Ширина подающего стола (мм)

765

Длина рабочей части термоножа (мм)

610

Максимальная ширина пленки (мм)

550

Давление воздуха в магистрали, Мпа (кг/см2)

0,4-0,6 (4-6)

Тип сварки

постоянный

Количество нагревательных элементов (обрезка, сварка пленки)

1

Потребляемая мощность в момент включения (кВт)

-

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

400 х 540

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно


Фото

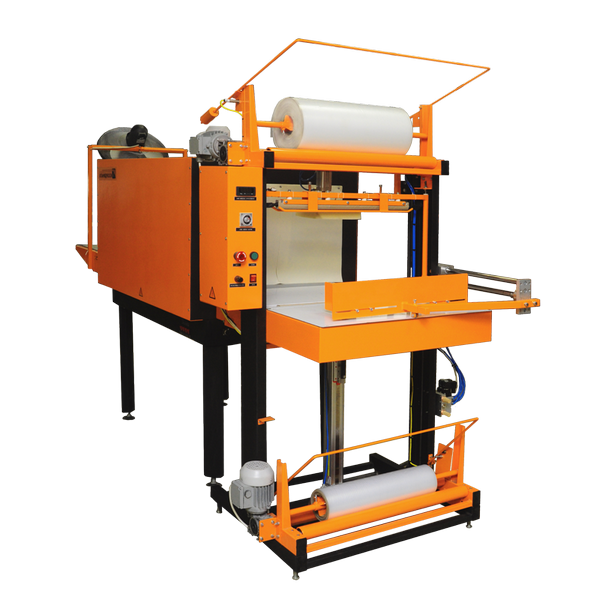

  • Упаковочная машина  ТМ-1ПН
