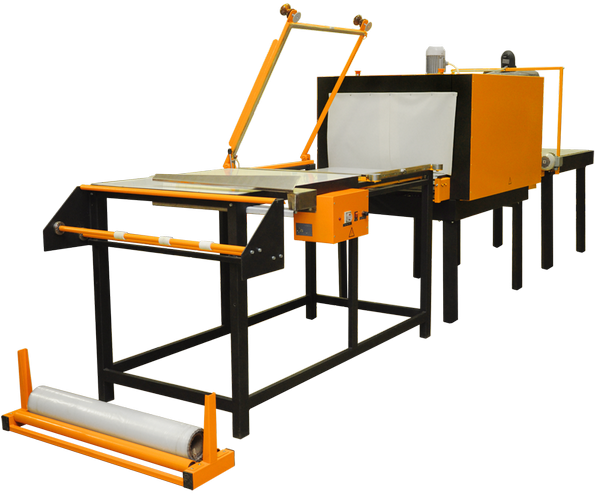

Упаковочная машина ТМ-6М2

Упаковочная машина ТМ-6М2 используется для упаковки любого вида продукции в стеклянную, металлическую, бумажную и пластиковую тару. Машина ТМ-6М2 ручная, что значительно снижает стоимость по сравнению с автоматическими термоупаковочными машинами.
 Упаковочная машина ТМ-6М2 состоит из раздельных модулей и оснащена L-образным термоножом импульсного нагрева, приемного рольганга, напольного рулонодержателя. В данной термоупаковочной машине ТМ-6М2 используется поливинилхлорид(ПВХ) или полиолефин, а также полиэтилен.

Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина  используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина обязательно должна быть заземлена.

Элементы машины:

- ТМ-6 М2 L-образный термонож ручной
- ТМ-6 М2 термокамера
 - ТМ-6 М2 приемный роганг

Общие характеристики ТМ-6 М2

Производительность линии (уп/час), не более

250

Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм)

5150 х 1050 х 1500

Вес аппарата (кг)

350

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-6 М2

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

2210 х 970 х 1730

Вес устройства (кг) нетто

170

Максимальная потребляемая мощность (Квт)

12,2

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

6 х 2

Количество зон обдува , шт

1

Размеры конвейера (длина х ширина), (мм)

1800 х 700

Скорость движения конвейера (м/мин)

4

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

750 х 400

Максимальные габариты условной упаковки (мм)

600 х 600 х 380

Характеристики термоножа ТМ-6 М2

Исполнение

модуль, угловой

Габаритные размеры (длина х ширина х высота) без пленки (мм)

1800 х 1000 х 1100

Вес устройства (кг) нетто

50

Длина подающего стола (мм)

1000

Ширина подающего стола (мм)

1000

Длина х ширина рабочей части термоножа (мм)

700 х 700

Максимальная ширина пленки (мм)

700

Давление воздуха в магистрали, Мпа (кг/см2)

-

Тип сварки

импульсный

Количество нагревательных элементов (обрезка, сварка пленки)

1

Потребляемая мощность в момент включения (кВт)

0,6

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

1180 х 750 х 1100

Характеристики термоусадочной пленки

Тип термоусадочной пленки

поливинилхлорид (ПВХ), полиолефин, ПЭ

Тип намотки пленки

полурукав






Фото

  • Упаковочная машина ТМ-6М2
