Каталог » Упаковочное оборудование » Упаковочная машина ТМ-3 М1

Упаковочная машина ТМ-3 М1

Упаковочная машина ТМ-3 М1 используется для упаковки пищевой, косметической или  в стеклянную, металлическую, бумажную или пластиковую тару. Данная термоупаковочная машина полностью ручная. Термоупаковочная машина ТМ-3М1  проста в использовании и из всего ряда  упаковочных машин является самым бюджетным вариантом. Отличие упаковочной машины ТМ-3М1 от упаковочной машины ТМ-3 - это то, что термоупакочная машина ТМ-3М1 имеет камеру увеличенных размеров, а также напольный рулонодержатель.

 Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-3М1 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-3М1 используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина обязательно должна быть заземлена.

Предназначена для упаковки пищевой, косметической или иной продукции в стеклянной, металлической, бумажной или пластиковой таре.
Состав машины:

- ТМ-3 М1 термонож ручной
- ТМ-3 М1 термокамера

Применение: для упаковки в термоусадочную полиэтиленовую пленку бухт кабеля, коробов, бутылок, ПЭТ тары, фасованного товара, а также полиграфии.

Общие характеристики ТМ-3 М1

Производительность линии (уп/час), не более

70

Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм)

2800 х 1300 х 1900

Вес аппарата (кг)

180

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

единый

Характеристики термокамеры ТМ-3 М1

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

1200 х 1170 х 1730

Вес устройства (кг) нетто

180

Максимальная потребляемая мощность (Квт)

12,5

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

6 х 2

Количество зон обдува , шт

1

Размеры конвейера (длина х ширина), (мм)

отсутствует

Скорость движения конвейера (м/мин)

-

Тип звена конвейерной ленты

-

Рабочая нагрузка на конвейер (кг/м2), не более

60

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

900 х 400

Максимальные габариты условной упаковки (мм)

700 х 500 х 360

Характеристики термоножа ТМ-3 М1

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

280 х 1300 х 1900

Вес устройства (кг) нетто

180

Длина подающего стола (мм)

500

Ширина подающего стола (мм)

700

Длина рабочей части термоножа (мм)

900

Максимальная ширина пленки (мм)

850

Давление воздуха в магистрали, Мпа (кг/см2)

-

Тип сварки

импульсивный

Количество нагревательных элементов (обрезка, сварка пленки)

3

Потребляемая мощность в момент включения (кВт)

0,6

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

отсутствует

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно





Фото

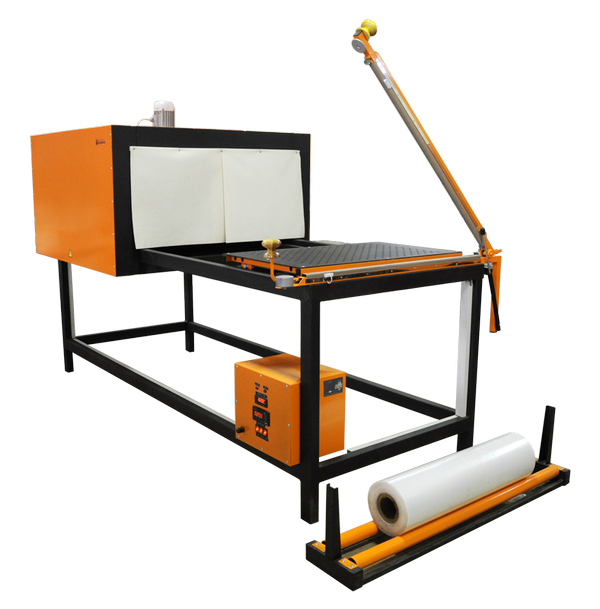

  • Упаковочная машина ТМ-3М1
