Каталог » Упаковочное оборудование » Упаковочная машина ТМ-7Р М1

Упаковочная машина ТМ-7Р М1

 Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-7РМ1 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-7РМ1 используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина обязательно должна быть заземлена.

Элементы:

- ТМ-7Р М1 напольный рулонодержатель
- ТМ-7Р М1 термотоннель
- ТМ-7Р М1 подающий роганг
- ТМ-7Р М1 приемный роганг
- ТМ-7Р М1 ручной (механический) термонож импульсного нагрева

Применение: для упаковки в термоусадочную полиэтиленовую пленку досок, вагонки, бруса, длиномерных изделий и т.п.

Общие характеристики ТМ-7Р М1

Производительность линии (уп/час), не более

70

Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм)

7000 х 2000 х 2300

Вес аппарата (кг)

650

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-7Р М1

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

2400 х 1770 х 1750

Вес устройства (кг) нетто

350

Максимальная потребляемая мощность (Квт)

37

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

18 х 2

Количество зон обдува , шт

3

Размеры конвейера (длина х ширина), (мм)

2400 х 1450

Скорость движения конвейера (м/мин)

0-8 (регулируемая)

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1800

Габариты проходного окна камеры (ширина х высота), (мм)

1500 х 400

Максимальные габариты условной упаковки (мм)

3000 х 450 х 360

Характеристики термоножа ТМ-7Р М1

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

3000 х 1650 х 1000

Вес устройства (кг) нетто

150

Длина подающего стола (мм)

3000

Ширина подающего стола (мм)

1500

Длина х ширина рабочей части термоножа (мм)

1500

Максимальная ширина пленки (мм)

1400

Давление воздуха в магистрали, Мпа (кг/см2)

-

Тип сварки

импульсный

Количество нагревательных элементов (обрезка, сварка пленки)

3

Потребляемая мощность в момент включения (кВт)

0,8

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

3000 х 1500 х 1000

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно


Фото

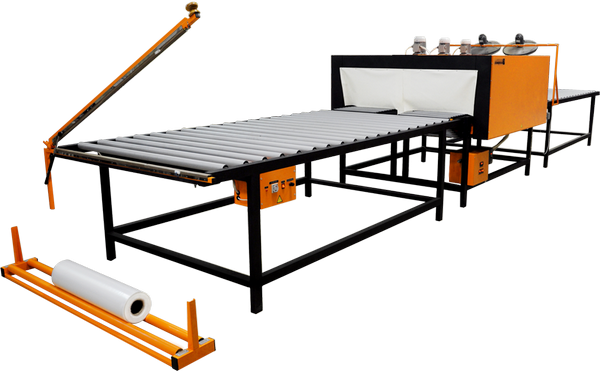

  • Упаковочная машина ТМ-7РМ1
