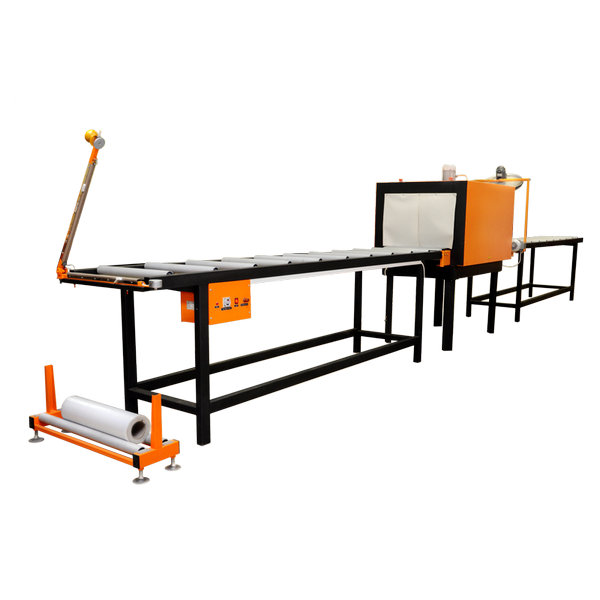

Упаковочная машина ТМ-7Р

Упаковочная машина ТМ-7Р используется для упаковки изделий длинной формы таки как брус, доска, вогонка и т.п.Данная машина ручная.

 Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочная машине ТМ-7Р применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-7Р используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина обязательно должна быть заземлена.

 Элементы:

- ТМ-7Р точечный запайщик
- ТМ-7Р термокамера
- ТМ-7Р подающий роганг
- ТМ-7Р приемный роганг

Общие характеристики ТМ-7Р

Производительность линии (уп/час), не более

60

Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм)

8000 х 870 х 1800

Вес аппарата (кг)

300

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-7Р

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

1800 х 870 х 1730

Вес устройства (кг) нетто

150

Максимальная потребляемая мощность (Квт)

12,2

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

6 х 2

Количество зон обдува , шт

1

Размеры конвейера (длина х ширина), (мм)

1800 х 540

Скорость движения конвейера (м/мин)

4

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

600 х 400

Максимальные габариты условной упаковки (мм)

3000 х 450 х 360

Характеристики термоножа ТМ-7Р

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

3000 х 750 х 1000

Вес устройства (кг) нетто

100

Длина подающего стола (мм)

3000

Ширина подающего стола (мм)

540

Длина х ширина рабочей части термоножа (мм)

540

Максимальная ширина пленки (мм)

540

Давление воздуха в магистрали, Мпа (кг/см2)

-

Тип сварки

импульсный

Количество нагревательных элементов (обрезка, сварка пленки)

3

Потребляемая мощность в момент включения (кВт)

0,6

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

3000 х 600 х 360
