Упаковочная машина ТМ-3

Упаковочная машина ТМ-3 используется для упаковки пищевой, косметической или  в стеклянную, металлическую, бумажную или пластиковую тару. Данная термоупаковочная машина отличается тем, что в ней установлена камера тупикового типа. Упаковочная машина ТМ-3 полностью ручная. Термоупаковочная машина ТМ-3  проста в использовании и из всего ряда  упаковочных машин является самым бюджетным вариантом.

 Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-М3 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-3используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров.

Упаковочная машина обязательно должна быть заземлена.

Основные виды оборудования:

- ТМ-3 термонож ручной
 - ТМ-3 термокамера

Общие характеристики ТМ-3

Производительность линии (уп/час), не более

70

Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм)

1700 х 850 х 1700

Вес аппарата (кг)

115

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

единый

Характеристики термокамеры ТМ-3

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

600 х 870 х 1730

Вес устройства (кг) нетто

115

Максимальная потребляемая мощность (Квт)

6,5

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

2 х 1,2 х 2

Количество зон обдува , шт

1

Размеры конвейера (длина х ширина), (мм)

отсутствует

Скорость движения конвейера (м/мин)

-

Тип звена конвейерной ленты

-

Рабочая нагрузка на конвейер (кг/м2), не более

30

Длина камеры (мм)

600

Габариты проходного окна камеры (ширина х высота), (мм)

600 х 400

Максимальные габариты условной упаковки (мм)

350 х 450 х 360

Характеристики термоножа ТМ-3

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

1700 х 850 х 1700

Вес устройства (кг) нетто

115

Длина подающего стола (мм)

300

Ширина подающего стола (мм)

550

Длина рабочей части термоножа (мм)

540

Максимальная ширина пленки (мм)

540

Давление воздуха в магистрали, Мпа (кг/см2)

-

Тип сварки

импульсный

Количество нагревательных элементов (обрезка, сварка пленки)

3

Потребляемая мощность в момент включения (кВт)

0,6

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

отсутствует

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно


Фото

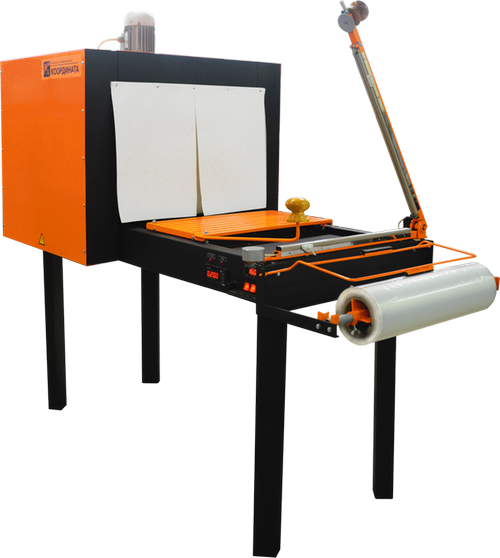

  • Упаковочная машина ТМ-3
