Упаковочная машина ТМ-1П М1

Упаковочная машина ТМ-1П М1 используется для упаковки коробок больших размеров, рулонного утеплителя, пенопласта, различных бухт в  полиэтиленовую пленку. Данная машина работает в автоматическом режиме, что облегчает работу оператора.

Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-1ПМ1 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-1ПМ1 используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина  обязательно должна быть заземлена.

Элементы машины:

- ТМ-1П термотоннель
- ТМ-1П термонож полуавтоматический
- ТМ-1ПА термокамера

 - ТМ-1ПА приемный рольганг

Общие характеристики ТМ-1П М1

Производительность линии (уп/час), до

350

Размеры машины в сборе (д х ш х в), без учета пленки (мм)

5100 х 1400 х 2350

Вес аппарата (кг)

600

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-1П М1

Исполнение

модуль

Габаритные размеры в рабочем положении (длина х ширина х высота), (мм)

2100 х 1230 х 1850

Вес устройства (кг) нетто

250

Максимальная потребляемая мощность (Квт)

24

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

12 х 2

Размеры конвейера (длина х ширина), (мм)

1800 х 910

Скорость движения конвейера (м/мин)

4

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), не более

50

Длина камеры (мм)

1200

Габариты проходного окна камеры (ширина х высота), (мм)

960 х 450

Максимальные габариты условной упаковки (мм)

680 х 670 х 400

Характеристики термоножа ТМ-1П М1

Исполнение

модуль

Габаритные размеры (длина х ширина х высота) без пленки (мм)

1800 х 1400 х 2350

Вес устройства (кг) нетто

250

Длина подающего стола (мм)

1800

Ширина подающего стола (мм)

1400

Длина рабочей части термоножа (мм)

960

Максимальная ширина пленки (мм)

900

Давление воздуха в магистрали, Мпа (кг/см2)

5

Тип сварки

постоянный

Количество нагревательных элементов (обрезка, сварка пленки)

1

Потребляемая мощность в момент включения (кВт)

-

Характеристики приемного рольганга

Размеры приемного рольганга (длина х ширина х высота), (мм)

1200 х 910


Фото

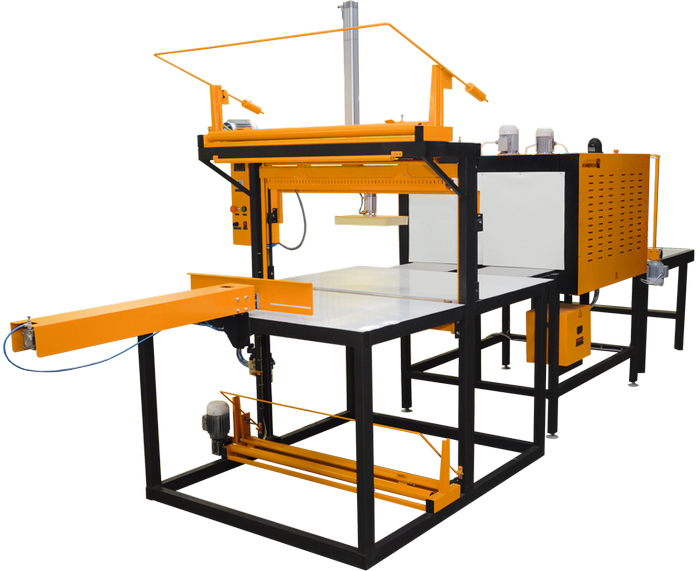

  • Упакочная  машина ТМ-1ПМ1
