Упаковочная машина ТМ-1ПМ2

Упаковочная машина ТМ-1ПМ2 используется для упаковки утеплителя, коробов больших размеров, пенопласта, бухт кабелей в полиэтиленовую пленку. В зависимости от схожей модели этого ряда ТМ-1ПМ1 данная термоупаковочная машина работает в полуавтоматическом режиме.

Каждая упаковочная машина подбирается индивидуально исходя их технического задания Поставщика.

В упаковочной машине ТМ-1ПМ2 применяется пленка полиэтиленовая термоусадочная ГОСТ 25951-83. Данная машина предназначена для использования при температуре окружающей среды от 18 до 30 градусов, при относительной влажности от 0,86 до 10,6 Бар при температуре 25 градусов и при более низких температурах, но без конденсации влаги.

Упаковочная машина ТМ-1ПМ2 используется в взрывобезопасной среде, которая не содержит в воздухе солей, пыли, которая проводит ток, а также агрессивных газов и паров. Упаковочная машина  обязательно должна быть заземлена.

Элементы машины:

- ТМ-1П термотоннель
- ТМ-1П термонож полуавтоматический
- приемный рольганг с системой охлаждения готовой продукции

Общие характеристики ТМ-1П М2

Производительность циклов/мин (зависит от габаритов предмета):

7

Размеры машины в сборе (дхшхв), без учета пленки (мм)

7300 х 2250х 2400

Вес аппарата (кг)

1200

Климатическое исполнение по ГОСТ 15.150-69

УХЛ-4

Тип блока управления термокамеры/термонож

раздельный

Характеристики термокамеры ТМ-1П М2

Исполнение

модуль

Габаритные размеры в рабочем положении (дхшхв), (мм)

2500 х 1850 х 2200

Вес устройства (кг)

500

Максимальная потребляемая мощность (Квт)

36,27

Напряжение питания (В/Гц)

380/50

Диапазон регулировки температуры в камере (ºС)

20-220

Характеристика ТЭНов (шт х кВт)

18 х 2

Размеры конвейера (длина х ширина), (мм)

2400 х 1550

Скорость движения конвейера (м/мин)

регулируемая

Тип звена конвейерной ленты

пластина

Рабочая нагрузка на конвейер (кг/м2), до

50

Длина камеры (мм)

1800

Габариты проходного окна камеры (ш х в), (мм)

1600 х 700

Максимальные габариты условной упаковки (мм)

600 х 1200 х 600

Характеристики термоножа ТМ-1П М2

Исполнение

модуль

Габаритные размеры (д хшхв) без пленки (мм)

2800 х 2250 х 2400

Вес устройства (кг)

500

Длина подающего стола (мм)

1300

Ход термоножа, мм:

700

Длина рабочей части термоножа (мм)

1600

Максимальная ширина пленки (мм)

1450

Давление воздуха в магистрали, Мпа (кг/см2)

4-6

Тип сварки

постоянный

Характеристики приемного рольганга

Исполнение:

модуль

Размеры приемного рольганга (дхшх в), (мм)

2000х 1500 х 1000

Вес устройства, кг

200

Вентилятор охлаждения продукции:

2

Характеристики термоусадочной пленки

Тип термоусадочной пленки

полиэтилен (ПЭ)

Тип намотки пленки

полотно




Фото

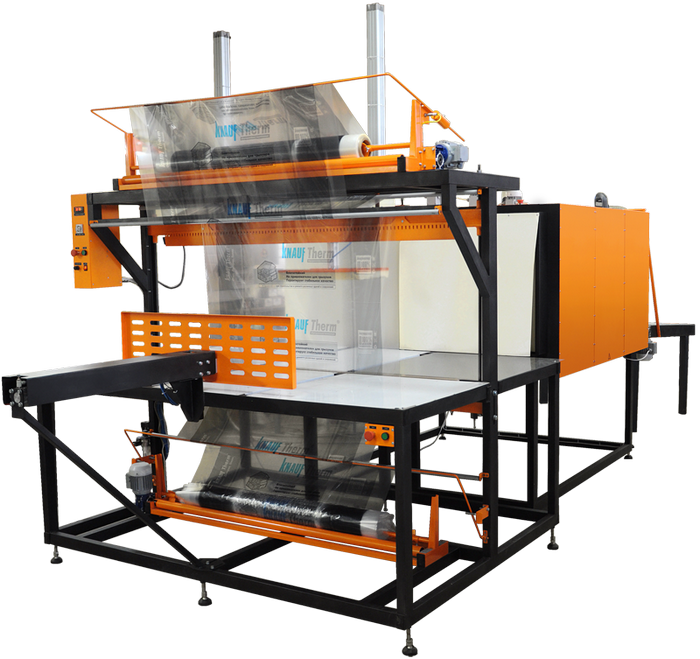

  • Упаковочная машина ТМ-ПМ2
